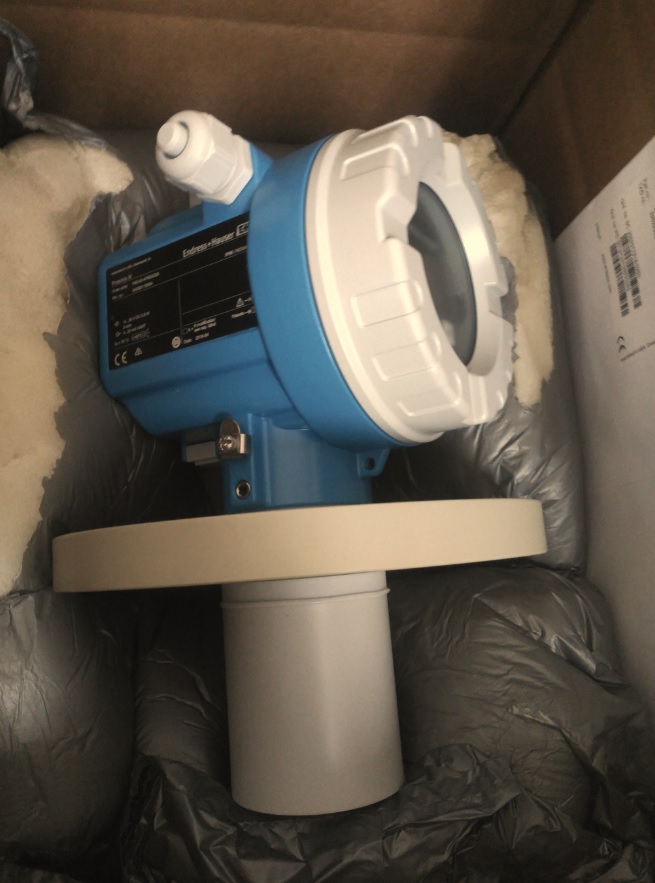

超聲波測量行程時間原理Prosonic FMU42
經濟型物位測量?jī)x，適用于復雜工況下的液體和固體散料的物位測量，測量范圍可達10m
Prosonic FMU42適用于液體、漿料和固體塊料的非接觸物位測量以及明渠和測量堰的流量測量。兩線制或四線制的一體化變送器可用于儲存罐、攪拌機、料倉和傳送帶等復雜工況?，F(xiàn)場包絡線顯示可用于簡單的儀表故障診斷。線性化功能（最多32點）可將測量值轉換成任意單位的長度、體積或流量
超聲波液位計FMU42-APB2A22A德國E+H優勢：
四行純文本顯示，菜單引導式現場操作，快速簡單地進行儀表調試，7種語言可選
現場包絡線顯示，完成簡單的儀表故障診斷
提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
適用于爆炸危險區域(氣體-Ex, 粉塵-Ex)
線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量
內置溫度傳感器，自動校正受溫度影響的聲速
可選遠程顯示和操作（與變送器的最大安裝間距可達20m(66ft)）
超聲波液位計FMU42-APB2A22A德國E+H應用領域：
適用于液體、漿料、淤泥和固體塊料的連續非接觸式物位測量；明渠和測量堰的流量測量；系統集成：HART(標準），4…20mA, PROFIBUS PA, FF基金會現場總線；最大測量范圍：液體：5m 固體：2m。其它測量范圍：FMU41: 液體8m，固體：3.5m；FMU40：液體：5m，固體：2m； FMU43: 液體：15m，固體：7m；FMU44: 液體20m，固體：10m
超聲波液位計FMU42-APB2A22A德國E+H特征規格：
|
測量原理 |
超聲波 |
|
特點/應用 |
緊湊型超聲波變送器 |
|
電源/通信 |
兩線制/四線制（HART）、PROFIBUS PA、FOUNDATION Fieldbus |
|
測量精度 |
+/- 4mm或設定量程的+/- 0.2 % |
|
環境溫度 |
-40...80 °C |
|
過程溫度 |
-40...80 °C |
|
過程壓力（絕壓）/最大過壓限定值 |
0.7 bar ... 2.5 bar abs |
|
主要接液部件 |
PVDF |
|
過程連接 |
法蘭 |
|
盲區距離 |
0.4 m (1.3 ft) |
|
最大測量距離 |
10 m (33 ft) |
|
通信 |
4 ... 20 mA HART |
|
證書和認證 |
ATEX、FM、CSA、INMETRO、NEPSI |
|
應用限制 |
可能存在泡沫界面/嚴重?cái)_動： |
