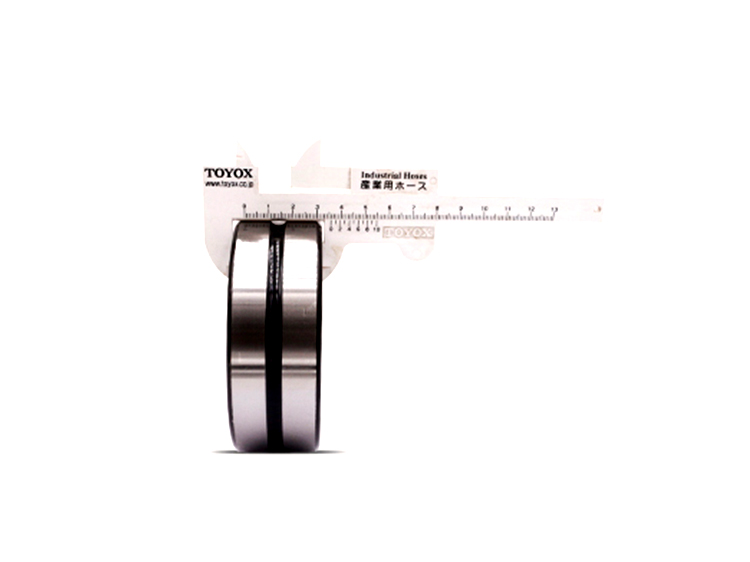

點擊圖片查看原圖
調心滾子軸承具有雙列滾子，外圈有1條共用球面滾道，內圈有2條滾道 并相對軸承軸線傾斜成一個角度。這種巧妙的構造使它具有自動調心性能， 因而不易受軸與軸承箱座角度對誤差或軸彎曲的影響，適用于安裝誤差或軸 撓曲而引起角度誤差之場合。該軸承除能承受徑向負荷外，還能承受雙向作 用的軸向負荷。
調心滾子軸承其內孔有圓柱形和圓錐形兩種，圓錐形錐孔錐度為1：30 和1：12兩種，這種圓錐形內孔軸承配以緊定套或退卸套，即可將錐形內孔調 心球軸承方便、迅速地裝配在光軸或階梯機軸上。
調心滾子軸承的型號有：調心滾子軸承(20000CC型);圓錐孔調心滾子軸 承(20000CCK型);調心滾子軸承(20000CC/W33型);圓錐孔調心滾子軸承 (20000CCK/W33型);裝在緊定套上的調心滾子軸承(20000CCK+H型);裝 在緊定套上的調心滾子軸承(20000CCK/W33+H型)共6種。
將后置代號為K、K30的圓錐孔調心滾子軸承，安裝在相配的緊定套上，則成為后置代號為K+H型和K30+H型軸承。此種軸承可以裝在沒有軸肩的光軸上，適用于需要經常安裝和拆卸軸承的場合。為了改善軸承的潤滑性能，在軸承外圈車有環形油槽并鉆有均勻分布的三個油孔，其后置代號為W33。
主要適用的保持架：沖壓鋼板加強型保持架（后綴E，國內很少）。沖壓鋼板型保持架（后綴CC）、玻璃纖維增強型聚酰胺66保持架（后綴TVPB）、機加工黃銅兩片式保持架（后綴MB）。機加工黃銅整體式保持架（后綴CA）、振動場合沖壓鋼板保持架（后綴JPA）。振動場合黃銅保持架（后綴EMA）。同一結構，軸承上的代號或有不同。
主要用途：造紙機械、減速裝置、鐵路車輛車軸、軋鋼機齒輪箱軸承座、軋鋼機輥?zhàn)印⑵扑闄C(jī)、振動篩、印刷機械、木工機械、各類產業用減速機、立式帶座調心軸承。
